1.数据采集及通信终端硬件

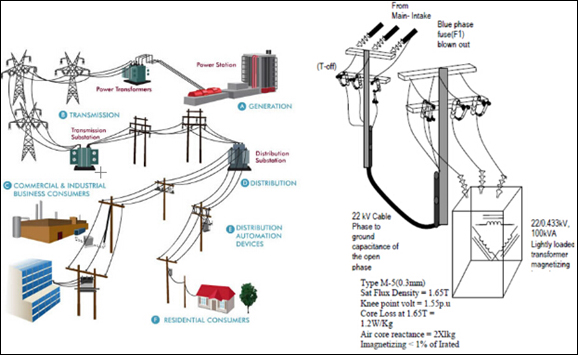

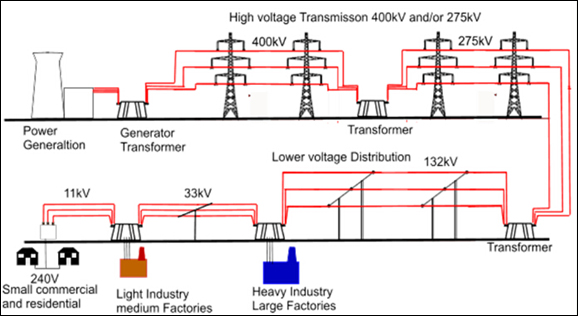

数据采集及通信终端采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。适用于各类电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。

1）.主要特点如下：

（1）硬件平台采用32位高速高性能数字信号处理芯片，控制回路采用专用大规模可编程逻辑电路CPLD，集成度高，处理速度快，容量大；

（2）嵌入式软件平台采用嵌入式实时多任务操作系统，保证了测量、控制、通信等任务的高效、可靠运行；

（3）每周波64点的高速高精度交流采样技术，零相差同步采样跟踪和数字滤波算法，软硬件结合采样自动去零漂技术，大大地提高了遥测精度，无需校验，可进行31次谐波分析；交直流采样兼容技术；

（4）装置采用高可靠的专业开关电源实现交流、直流电源无延迟切换和对蓄电池的智能管理，自动充放电维护，低电压保护；

（5）采用国际著名的高可靠性爱立信DC/DC模块，给器件供电，确保了电源的可靠性；

（6）综合采取输入输出回路过流过压防护技术，去耦合技术，隔离技术等，有优异的抗雷击浪涌和尖峰脉冲干扰的能力，电磁兼容性能全部达到国家最高标准Ⅳ级；

（7）全部采用工业级器件，关键器件采用军品级，-20℃～70℃工作温度范围， 完善的产品防护技术，不超过100%的湿度，能适应盐雾、台风、沙尘暴等户外恶劣环境；

（8）通信方式灵活：具有RS-232/485、工业以太网、CAN等多种通信接口支持DL/T 634.5101-2002、DL/T634.5104-2002、DNP3、SC1801、MODBUS等多种通信规约，并可按需要进行扩充；通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式，由用户任选；

（9）可以与国产、进口的各种类型环网柜、重合器、断路器、负荷开关接口； 可以和AC380V/220V/100V等各种交流操作回路、DC220V/24V直流操作回路、电机弹簧储能机构、永磁操作机构等配合；

（10）方便的系统维护，完善的自诊断功能，支持远方在线参数整定；

（11）故障状态检测：测量记录故障电流及方向、故障发生时间，能够满足故障分析、故障定位及隔离的需要；

（12）具有速断保护、重合闸功能。

2）.具体功能如下：

A. 遥测

（1）交流电气测量 Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc，Un等任意组合，一般Uab和Ucb分别取开关两侧，监视馈线两端的供电情况。

（2）两表法或三表法，软件计算出P、Q、Pa、Pb、Pc、f、cos∮等，根据主站需要上传；

（3）保护Ia、Ic的记录上传；

（4）直流模拟量：两路，电池电压、温度等。

B. 遥信

（1）开关状态信号，SOE；

（2）开关储能信号、操作电源；

（3）压力信号等；

（4）电池低电压告警；

（5）保护动作和异常信号；

（6）其他状态信号。

C. 遥控

（1）开关的分合，失电后可进行2次以上分合操作；

（2）电池的维护；

（3）保护信号远方复归；

（4）其他遥控。

D. 数据传输功能

能与上级站进行通信，将采集和处理信息向上发送并接受上级站的控制命令。

2.Swaylink物联网电力系统监控平台软件

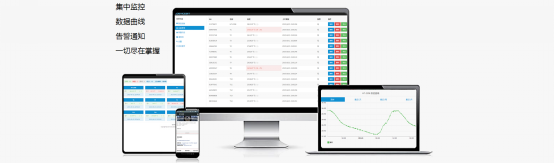

Swaylink物联网平台是成都实唯物联网科技有限公司历时两年自主研发、具有自主知识产权、自有品牌的拳头产品，旨在便捷、低成本实现设备的快速联网、在线监控、数据分析和设备控制。Swaylink物联网平台作为一个可运营的物联网行业应用支撑系统，用户几乎不用写代码、不用编程，就能将测量设备、工业设备、传感器等智能终端无缝连接到平台上，实现自动存储、查询和分析、监控等功能。具有如下特点：快速接入，解决各行业中数据存储、展示分析及设备控制需求；跨平台特性，可通过手机、PC、平板电脑等智能终端，随时随地安全地访问您的设备；支持图像、音频、视频、数值、字符等类型的数据，还可用任意的语言定义数据单位；优异的可扩展性、优异的安全性、稳定性。搭配公司自主研发的Swaylink数据采集器，形成特种设备监控方案、智慧校园、光伏电站运维管理、智能农业、环境监测、工业自动化等多行业解决方案。实唯科技能够根据使用方电网监控的需要，进行深度定制开发，以适应电网数据监控的特殊需求。
